输送机设备皮带清扫器该怎么选

2020-06-08

清扫器在输送机上有着不可忽视的作用,它可以及时、快速的清除黏在输送带上的残余物料,避免其被带回回程分支,造成增面滚筒、回程托辊上积垢,引起皮带磨损、跑偏等,也避免人为清除附着物而发生伤亡事故的危险。本文对10种不同结构形式的带式输送机清扫器进行了分析,以便于大家正确恰当的选型。


1、刮板清扫器

刮板清扫器是借助配重的重力或臂架弹力的作用,使固定在臂架上的刮板与输送带工作面紧密接触,清除其上的残余物料。按照刮板的数目可分为单片、双片、多片刮板。刮板材质有橡胶、硬质合金、陶瓷等。

刮板清扫器结构简单,刮板更换方便,清扫效果比较好,一般安装在卸料滚筒处,清扫黏附在输送带上的物料,适用于清扫采用硫化接头的输送带。

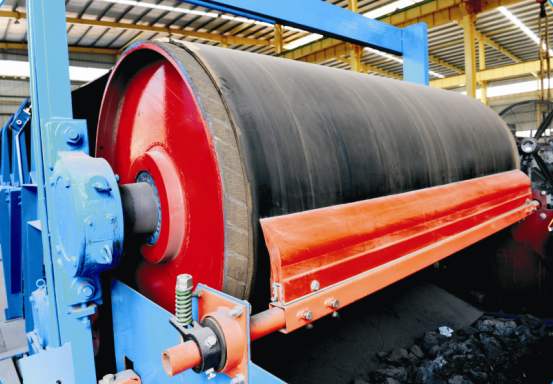

目前国内外广泛采用双刮板清扫器,如下图所示:


2、旋转式清扫器

旋转式清扫器是由独立驱动的主轴及装在其上的硬毛刷或刮板组成。硬毛刷用尼龙等制成,刮板采用橡胶板或硬质合金。

旋转式清扫器高速旋转方向与输送带运行方向相反(毛刷或刮板的线速度不低于10m/s),毛刷或刮板除直接清扫输送带外,还因其转速高,在其前部形成一个低压区,从而加强清扫效果。

这种清扫器常安装在输送机的头、尾滚筒处,清扫粉状颗粒状物料。



3、振动式清扫器

振动式清扫器常安装在输送机回程分支,适用于各种输送带接头的带式输送机,可清扫黏性大的物料。由若干个交替布置的托辊组成的振动清扫装置,沿托辊圆周均匀焊接许多与托辊等长的钢棒,输送带在托辊之间通过时由于钢棒作用而引起振动,从而清除残余物料。

另一种带振动的清扫装置,它的振动频率可调,清扫效果比较好。为了起到好的效果,把频率控制在被清扫段输送带的自振频率。


4、螺旋式清扫器

螺旋式清扫器是利用滚动体的旋转,不断地改变螺旋线相对于输送带的方位而达到清扫目的。该清扫器清除能力较强,可在恶劣的环境下清除输送带上的物料。


5、毛刷式清扫器

毛刷式清扫器利用毛刷运动清扫输送带上残留物料的方式清扫。

圆柱毛刷清扫器的毛刷由尼龙制成,安装在滚筒下面,可由滚筒拖动(或独立拖动),通过移动重块的位置可调整毛刷对输送带的压力,该清扫器适用于干粉物料的清洗。

湿式履带毛刷清扫器适用于湿的且能够进行污水处理的条件下清扫。

输送机式毛刷清扫器由驱动装置、毛刷头、尾部滚筒、中间压轮等组成,对输送带进行横向清扫,便于排除清扫物。


6、喷水式清扫器

喷水式清扫器适用于输送物料不怕潮湿,且水源充足又有排污系统的情况,如浇注大坝混凝土的输送、河道的疏通、水力工程中的污泥输送等可采用喷水式清扫器,通过压力水清洗输送带,效果很好。


7、空段清扫器

物料在输送带上输送的过程中,难免会发生由于输送带跑偏而撒料的情况,使物料落入输送带的返程段上。

空段清扫器常安装在回程分支输送带上侧,靠近尾部滚筒,用来清扫洒落在回程分支输送带上的物料,防止物料夹在输送带与尾部滚筒之间,损坏滚筒和输送带,影响输送机的正常运行。




8、联合清扫装置

在输送黏性大的物料时,采用一种清扫装置往往不能把输送带完全清洗干净,可采用联合清扫装置。

下图(a)所示的联合清扫装置,首先用喷水器冲洗输送带,然后输送带通过水池,再依次用刷子和刮板清洗,最后将输送带烘干。

下图(b)所示的联合清扫装置,由水利清洗管、清扫托辊、清扫刮板等组成。首先通过水利冲洗输送带,然后再由清扫托辊、清扫刮板清扫输送带,清扫下来的物泥混合物从排泥管中排出。



9、输送带翻转清洗法

输送带翻转清洗法适用于长距离输送机清扫工作。它的清扫机理是输送带回程分支在离开头部滚筒后翻转180°,在进入尾部滚筒前再翻转180°恢复原状。从而防止残余物料洒落堵塞输送机下面空间和黏附在回程分支托辊上。


10、输送带清扫器

输送带清扫器是根据输送带宽度设计制成。清扫器由2部分组成,分别安装于机头卸载滚筒下和机头与H架搭接处输送带架底输送带下。

带式输送机卸物料时,为防止黏附在顶带上煤、水、泥进入带式输送机,在机头卸载滚筒下,加2道清扫器对顶输送带物料进行第1次清扫,如果清扫不彻底,输送带运行到机头与H架连接处,开始再一次清除,使黏附物清除干净。

带式输送机清扫器性能好坏直接影响带式输送机工作性能和使用寿命,应根据输送物料的特性和具体使用条件恰当选择清扫器的结构型式。多种型式的清扫器组合使用可以提高清扫效果。
